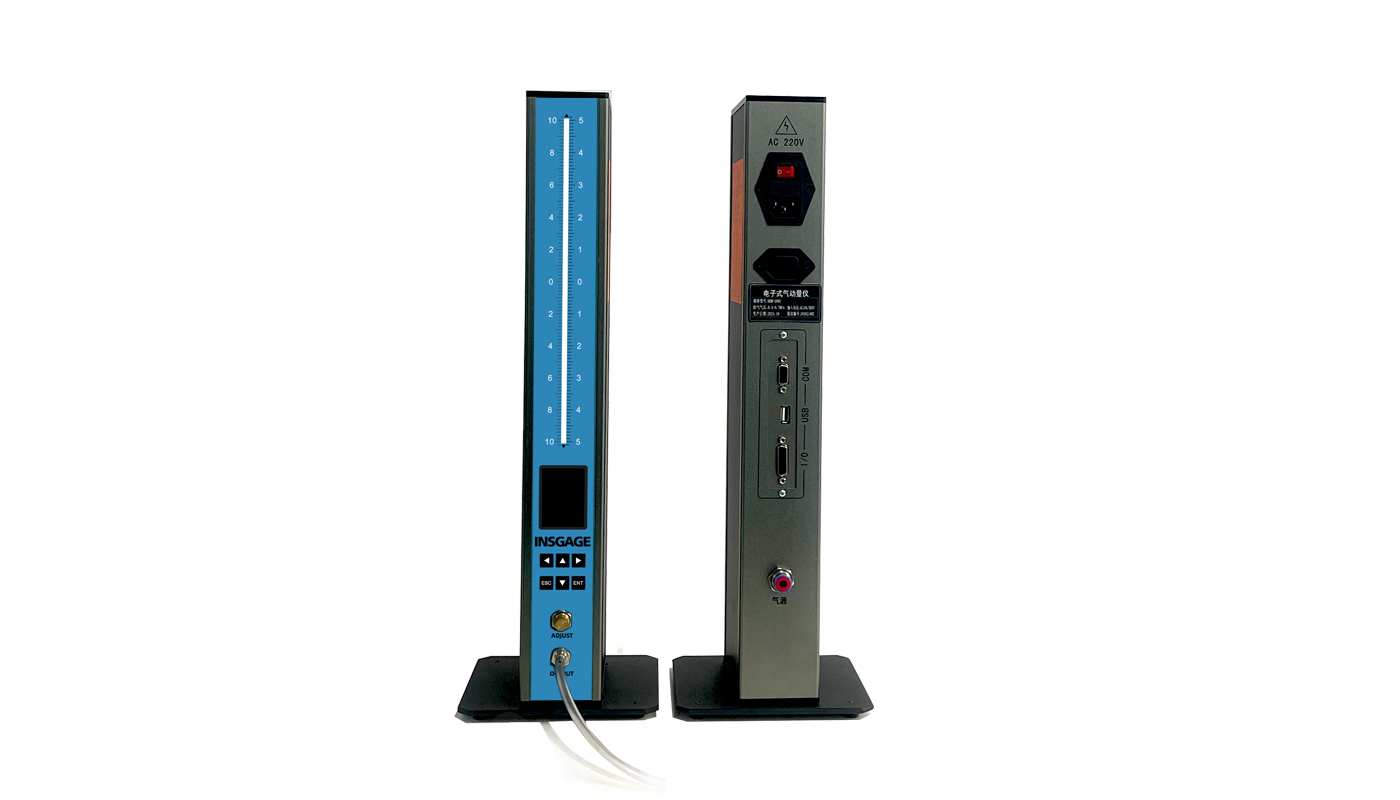

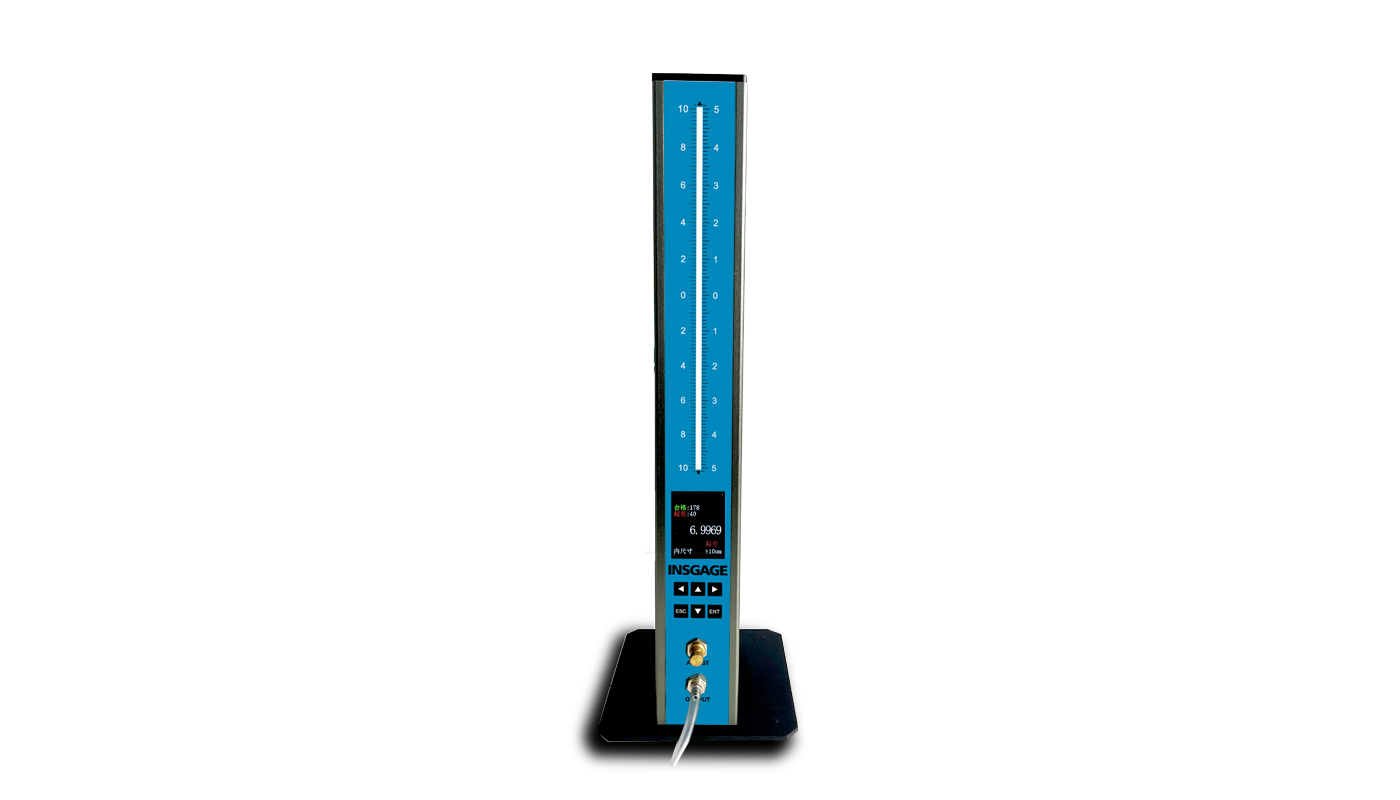

QDM-1000型中文菜单电子式气动量仪(可定制通讯协议)

QDM-1000型中文菜单电子式气动量仪（以下简称气电电子柱），

采用了嵌入式单片机技术而设计的数字化产品，是浮标式气动量仪的更新换代产品。可单台使用，也可拼合多台使用，节省操作空间。

采用高亮液晶显示屏

特别适合各种生产线环境的应用，制作了中文菜单操作界面,大大方便了操作和人机交互。

可直接显示被测尺寸的绝对测量值和相对于名义尺寸值的相对测量值。

根据设定的工件尺寸公差界限，指示出被测工件合格与否。具有测量数据的存储和查询功能等。

具有红、绿、橙三色的光柱，

指示出被测尺寸结果以及其公差带尺寸，可直接观察到被测尺寸在其公差带内的偏离情况。

可以预先设置多种程序用于测量不同规格的工件。

每个程序可设置名义尺寸值、公差带超差、标准件尺寸值。内尺寸和外尺寸的测量方式也可选择。所有参数设置都具有掉电保存功能。

本产品还具有附加功能：

输入输出信号可以方便组成控制系统；数据通讯功能可使现场多台量仪组成网络，通过专用软件形成SPC统计图表以实现现场在线质量管理等等；

“峰—峰值”测量功能，可结合测量装置采用各种数学模型计算出同轴度、椭圆度、跳动、圆柱度、平面度、垂直度等形位误差结果；

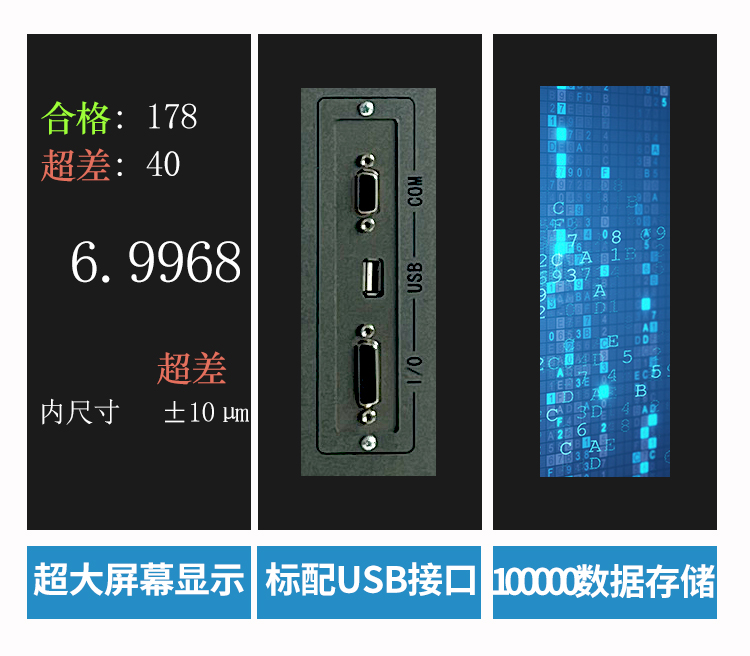

多达60000条的测量数据一键备份至U盘，详细记录每条数据的测量时间和测量结果等测量参数信息。

INSGAGE QDM-1000气电电子柱和传统的模拟电子柱以及数显电子柱相比较具有下列显著的特点和优越性。

1) 高亮液晶屏幕显示

 清晰、无显示视角和光线要求。

2)     中文菜单操作

 直观、方便、快捷。

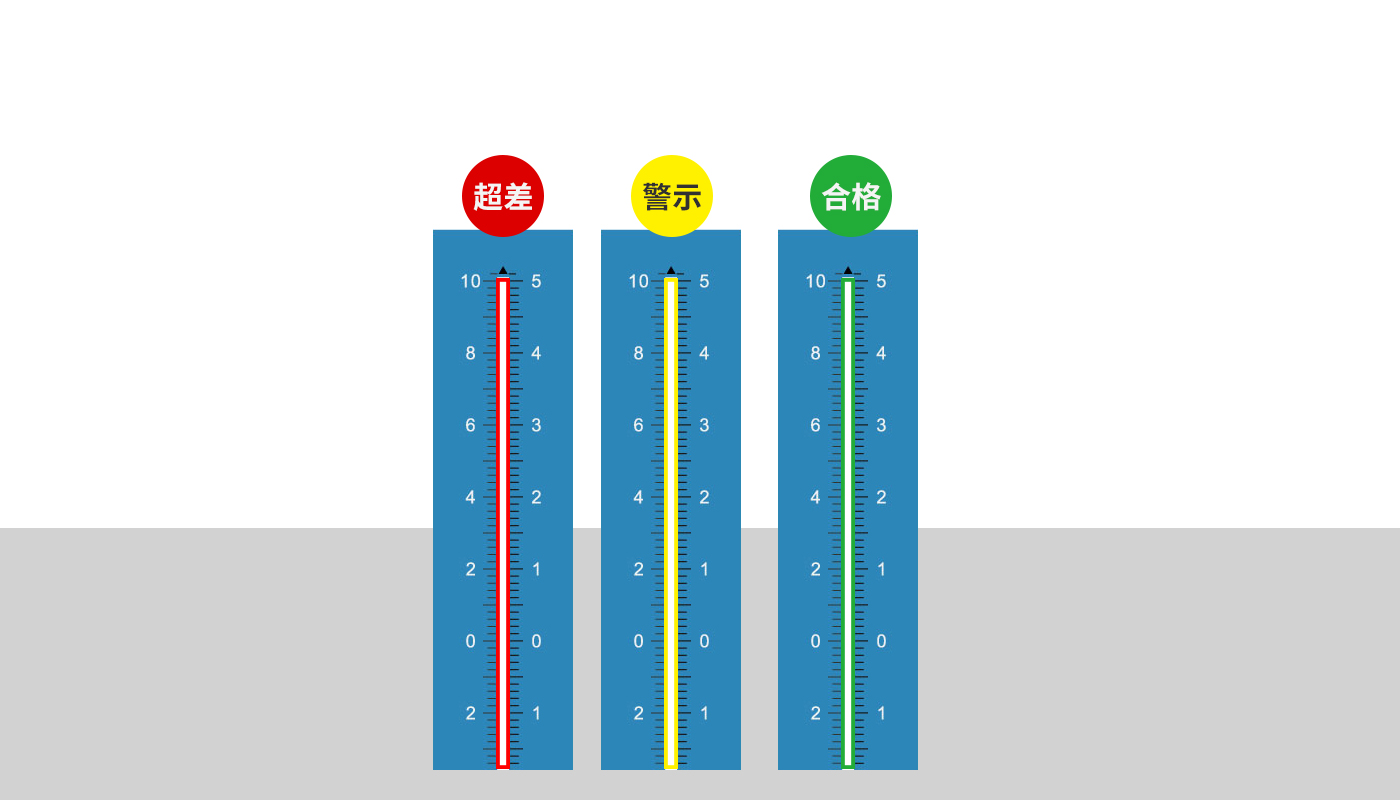

3)     三色光柱指示

 光柱可显示为绿色、橙色、红色，分别表示被测尺寸为“合格”、“报警”和“超差”状态，可以很方便地观察到测量尺寸在公差带上的位置。指示方式具有点、段、柱三种形式可选择。

4) 数字精确读数

 在光柱指示的同时，液晶显示器直接显示测量的精确尺寸值，可同时显示相对值和绝对值，最高分辨率可达0.1µm，处于国内领先地位。

5) 可配任意大小的气测头

 该仪器可应用于从Ф0.5至Ф2.0的任意大小气测头。一台量仪兼容了老式各种倍数的气动量仪。

6) 极高的稳定性

 采用了多种抗干扰和稳定技术，大大提高了稳定性和可靠性。仪器采用了防水、防油的封闭式结构，并预留外部扩展键盘接口，在便于操作的位置设置扩展键盘，既方便了工人操作又保护了仪器本体。使该仪器可适应环境恶劣的工业现场。

7) 可设置十套程序以进行多种规格测量

 可以进行多种规格被测参数的多程序设置以及具有测量数据的存储功能等。最多可设置十套程序，对应十种检测规格。其设置参数和标准件校正值分别对应程序存储，大大方便了多规格测量。

8) 分组功能

 可以设置分组间距进行分组选配，在显示测量值的同时显示分组号。

9) 网络数据管理能力

 数据通讯功能可使现场多台量仪组成测控网络，通过服务器专用SPC管理软件采集并存储测量数据，形成SPC统计图表，实现网络化在线质量管理。

基本参数

注：对于初始间隙可达100µm左右的大间隙型测量需定制量仪。

主要基本性能

注：测量范围可达200µm的大量程应用需定制量仪。

使用条件

 (1)电源：AC185～265V 50HZ/60HZ

 (2)功耗：小于20W

 (3)环境温度：0～45℃

 (4)湿度：85%以下

 (5)气源：0.4-0.75MPa之洁净气源

 (6)远离腐蚀性强的物品及强磁场、强电场及强震动等场合。
